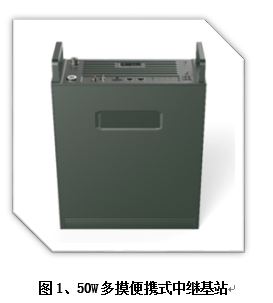

TX-50W型多模便携式远程通信中继基站

——动态兼容模拟常规、数字DMR常规和数字PDT三个常规模式

——具备有线IP、WiFi、手机公网、卫星可选链路，方便其联网

一、产品介绍

1、专业的无线对讲通讯做为一种方便、快捷、安全、可靠的通讯方式，被越来越多的各单位使用，为了更好、更高效的使用对讲机通讯，目前各单位都建设有自己的专网对讲通讯系统，如数字集群系统、数字同频同播系统或其他对讲机系统。这些专网对讲机系统满足了日常的对讲机通讯需求。

2、目前、大型城市高楼林立的区域、大型综合体的地下室、隧道、城市边缘、森林消防边远山区等等，一般的通讯系统都会存在盲区。而往往这些区域都是应急事件的高发区域，这些地区的通讯需求比其他任何地方都迫切。因此，行业用户除了建设一套专网通讯系统外，还需要配备一套能够很好的解决系统通讯盲区的通讯设备。这样将极大的提高用户应对紧急事件时应急通讯指挥调度能力。

3、多模便携基站正是为解决通讯盲区而研发，用于补充系统通讯盲区，并可实现与主系统的互联互通，提升应对主系统覆盖盲区的应急指挥调度能力。

   4、目前、我们的多模便携基站是一款便携式的标准中继台，内置电池、双工器、公网链路模块，可独立使用或联网使用，集成度高、方便携带、便于快速部署；

5、支持50W功率连续发射，满足更大的信号覆盖需求；支持模拟、PDT常规、DMR三种工作模式；具备有线网口、WiFi连接、手机公网链路、卫星链路（可选）等多种联网方式，设备互联或与主系统互联更方便；

6、配备大容量磷酸铁锂，耐高温、坑冲击，使用安全可靠，具有更长的续航时间，满足持续的工作任务。是一款各行业对讲机通讯用户必备的额通讯产品。

二、产品功能

1. 实用性、可靠性、成熟性：依照成熟的标准设计制造产品，系统能长时间可靠运行；系统故障弱化能力。

1. 先进性、可扩展性、可发展性：设备采用先进技术，结构设计模块化和小型化；系统结构及设备易于扩展，技术和产品具有良好的持续性和发展性。

2. 可管理性和可维护性：系统具有智能管理功能，管理终端是全中文操作界面，易于操作，方便管理人员对系统计设备实施维护和管理。

3. 开放性：系统保证能使符合标准的、不同厂商的移动台入网。

4. 合理性、经济性：在实现上述要求的前提下，科学设计、合理规划，尽量利用原有资源，减少资金投入。

5. 兼容性：系统兼容多家终端产品，兼容多种工作模式。

6.

7.








   三、产品特点




   1. 一体化结构设计，集成度高，便于携带。

   2. 具备中转功能，能有效扩大对讲机通讯距离。

   3. 支持50W功率连续工作，保证下行信号覆盖面积。

   4. 动态兼容模拟常规、数字DMR常规和数字PDT常规模式。

   5. 具备有线IP、WiFi（可选）、手机公网、卫星（可选）链路，方便联网。

   6. 配置互联网关，可实现与其他系统的互联互通。

   7. 配备大容量磷酸铁锂蓄电池，耐高温抗冲击，安全实用，待机时间长

   8. 数字模式支持双时隙通话，支持单呼、组呼、全呼、短信功能。

   9. 支持外置电池组或外部DC12V电源供电。




   10、体积小、重量轻，支持背负、手提和悬挂安装。




   11、多频率范围：148-174MH，350-385MHz，400-470MHz。




   12、发射功率：1-50W可调




   1. 待机时间：≥36小时

   2. 工作时间：≥18小时  (发射功率20W，工作循环5:5:90)

   3.

   4.





   四、特色功能

   1. 标准中转台，具备中转台的完整功能

   2. 支持50W功率连续发射

   3. 动态兼容模拟、DMR、PDT常规三种模式

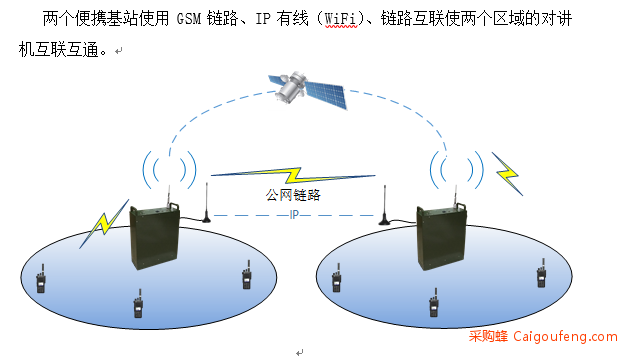

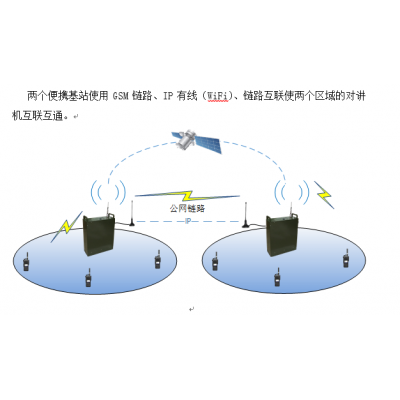

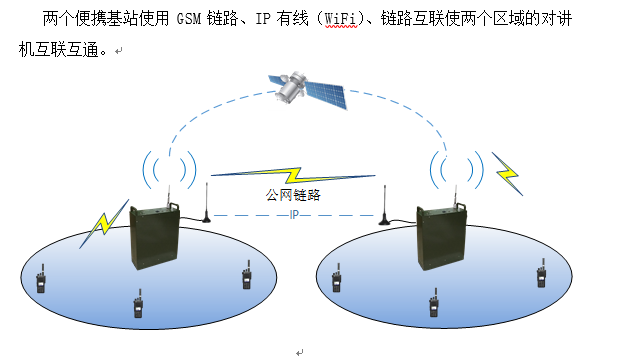

   4. 具备手机公网链路、有线IP（无线WiFi）、卫星链路联网功能

   5、大容量磷酸铁锂蓄电池，安全可靠，待机时间长，电池寿命长。

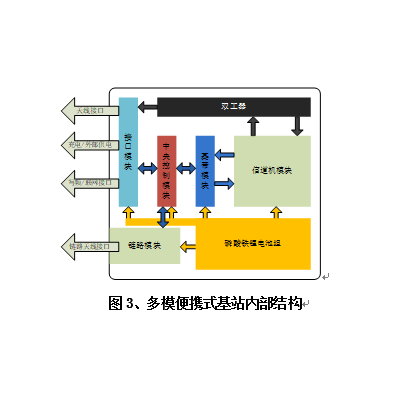

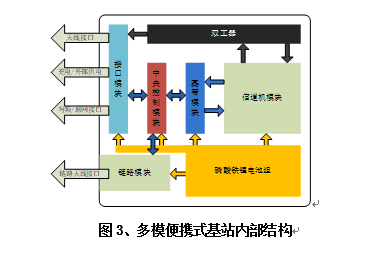

   五、设备组成

   多模便携式基站主要包括：

   接收射频模块、发射射频模块、基带处理模块、中央控制模块、磷酸铁锂电池组、接口模块、链路模块等。

   多模便携基站布局合理、体积更小、重量更轻，同时能够实现优越的性能。是一款支持模拟常规、数字DMR常规、数字PDT常规三种工作模式的便携式中转台，用来扩大对讲机的通讯范围、消除通讯盲区。

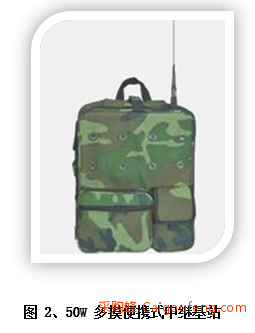

   具有待机时间长、通话清晰、性能稳定、通讯距离远等优点。配备迷彩背包方便携带、坚固耐用。

   支持50W功率连续工作，具有有线IP接口、WiFi（可选）、手机公网链路、卫星链路（可选），可使该便携基站与其他系统实现轻松联网。适合多种场合应用。使部署中转台无线通讯变得更轻松便捷。

8.


   七、产品技术参数

   频率范围	148-174MH，350-385MHz，400-470MHz
   工作模式	模拟：FM	数字：PDT、DMR
   调制方式	模拟：FM	数字：4FSK
   接收灵敏度	≤-118dBm@12dB SINAD	≤-117dBm@5%BER
   发射功率	1-50W可调
   信道间隔	模拟：12.5K /25K	数字：12.5K
   信道数量	99信道
   电池容量	内置：17.4AH（磷酸铁锂）	外置：45AH（磷酸铁锂）（可选）
   工作时间	待机：≥36小时；工作：≥18小时  (工作循环5:5:90)
   工作温度	-10℃-60℃
   主机尺寸	44cm(高)×33cm(宽)×13cm（厚）
   主机重量	小于9Kg（含电池）
   背包样式	双肩背
   背包颜色	迷彩
