Z100Z-CS型消防救生（光波导向）照明线

——具有常亮照明、闪亮警示、光波导向功能

一、产品介绍

1、消防救生照明线是一条直径5mm的PVC线，内有1根0.75mm钢丝绳、使用3根电致发光EL线均匀缠绕在通信线和钢丝外部，再用PVC塑料加工而成。产品具有常亮照明、闪亮警示和光波单向流动导向功能三种工作状态。

2、线体阻燃、防水、质轻、抗折、耐拉、耐压、耐高温性能、具有电量显示和防

爆等性能。产品通过消防检测和防爆检测。防爆标志：Ex ib II BT3 Gb。

3、产品具有比常规照明线视觉亮度3倍的照明功能；具有在人多拥挤的大型场合使用光波单向撤退的功能。

4、产品面板带有USB口插座和数字电压显示和电压条码显示，可以用于应急充电。

二、产品组成与结构性能

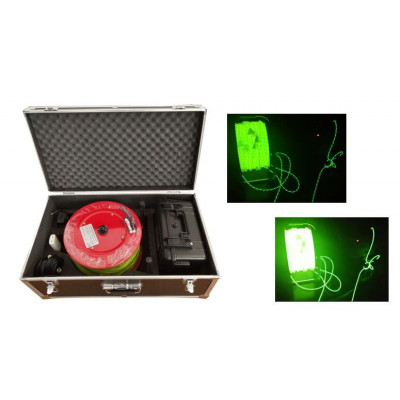

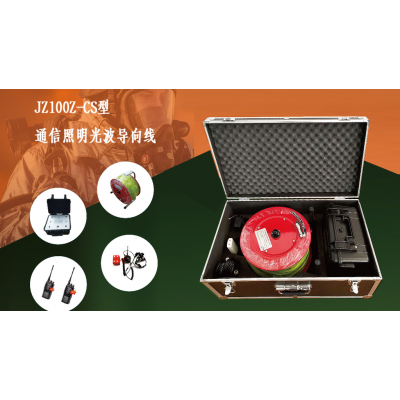

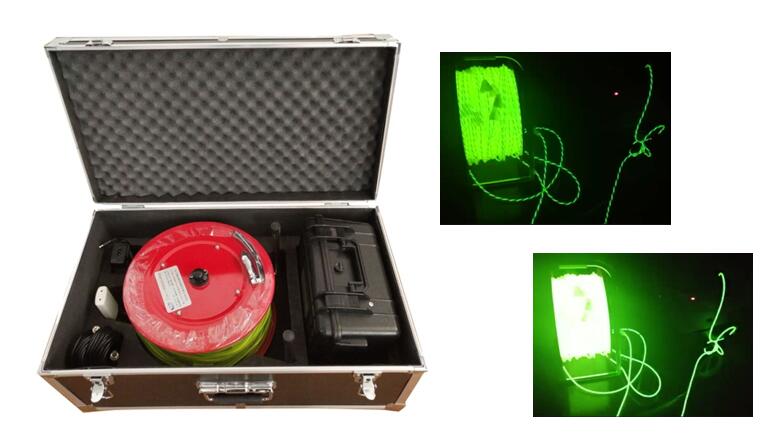

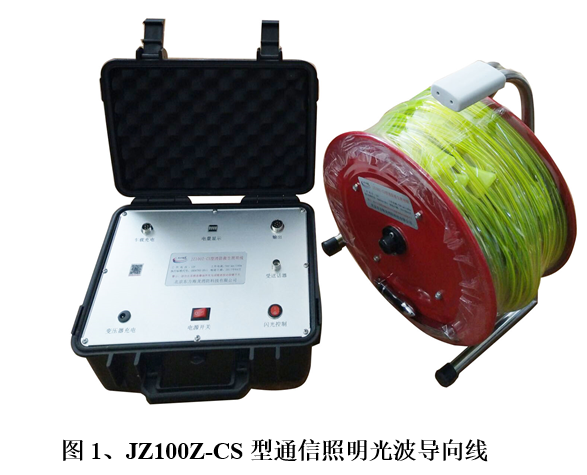

1、产品组成： 通信照明光波导向线产品由：控制台，光波导向线。

 2、产品结构性能：

1) 控制台：由锂电池，大功率驱动器，中继台，电量指示器等组成。具有常亮，闪亮，光波导向三种控制功能。具有电池电量显示功能。具有交流和直流两种充电功能。具有通信对讲功能。

 2）光波导向线：线长100m ，结构包括三根电致发光EL线，四根通讯线和一根0.7mm钢丝绳，通过PVC塑料搅合压塑而成，发光亮度：＞15.0cd/m2。

1、照明功能：三根电致发光EL线体均匀缠绕在通讯线和钢丝上，亮度均匀无死角，发光的视觉亮度是普通照明线单根亮度的三倍。

2、频闪导向功能：频闪导向是用于现场通知人员紧急撤离的信号，在人少的情况下，三角箭头可以起到导向撤退的功能。

3、光波导向功能：在屏蔽空间或大型封闭场所人多拥挤，频闪状态根本看不到撤退方向的时候，通过光波单一方向滚动来引导人员撤离现场具有明显的视觉效果。

四、技术优势：

1、供电电池具有双保护防爆功能，照明线驱动端具有安全栅双保护防爆功能。

2、产品通过消防装备质量监督检验中心检验，防爆标志：Ex ib II BT3 Gb 。

3、产品是中国消防的通信照明光波导向线，产品号：201721809996.

五、系统指标

1、 工作电压：12V

2、 线体：KPT-XF5.0-YG

3、线体拉力：＞300N

4、使用时间：＞10小时

5、工作温度：-20℃—+60℃

6、绳体表面温度：＜25.3°

7、线体长度：100m

8、工作电流：＜4mA/m

13、闪亮工作时间：＞16h

14、 发光亮度：＞15.0cd/m2

15、线体导向标记间隔：2±0.1m

 16、线体绝缘电阻：＞50MΩ

17、阻燃等级：V-0

18、可调闪烁频率：1Hz-2Hz

19、质量：＜ 13 Kg

20、充电方式：车载充电和220交流充电器充

21、防爆标志：Ex ib II BT3 Gb

22、 箱体尺寸：280X230X155mm
